Pipe Schedule 40-80 Kya Hota Hai:- पाइपलाइन के काम में अक्सर Schedule 10, Schedule 20, Schedule 30, Schedule 40, Schedule 60, Schedule XS, Schedule 80, Schedule 100, Schedule 120, Schedule 140 और Schedule 160 जैसे शब्द सुनने को मिलते हैं। कई लोगों को यह समझ में नहीं आता कि इनका मतलब क्या होता है।
असल में Pipe Schedule पाइप की मोटाई को बताने के लिए इस्तेमाल किया जाता है। पाइप जितना ज्यादा मोटा होगा वह उतना ज्यादा दबाव सह सकता है। पावर प्लांट, रिफाइनरी और इंडस्ट्री में पाइपलाइन का उपयोग बहुत ज्यादा होता है इसलिए सही Schedule का पाइप चुनना बहुत जरूरी होता है।
Pipe Schedule क्या होता है?
Pipe Schedule एक नंबर होता है जो पाइप की दीवार की मोटाई को दर्शाता है।
इसे SCH 10, SCH 20, SCH 30, SCH 40, SCH 60, SCH XS, SCH 80, SCH 100, SCH 120, SCH 140 और SCH 160 जैसे नंबर से दिखाया जाता है। जब पाइप का Schedule नंबर बढ़ता है तो पाइप की मोटाई भी बढ़ जाती है।
Schedule 40-80 Pipe क्या होता है?
Schedule 40 पाइप सामान्य मोटाई वाला पाइप होता है, जबकि 80 इससे थोड़ा ज्यादा मोटा होता है। जैसे जैसे Schedule बढ़ेगा वैसे वैसे पाइप की वाल की मोटाई बढ़ती जाएगी।
इसका उपयोग कई सामान्य कार्यों में किया जाता है जैसे:
- पानी की पाइपलाइन
- बिल्डिंग निर्माण
- इंडस्ट्री
यह पाइप मजबूत होता है और सामान्य दबाव को आसानी से सह सकता है।
Schedule 40 और Schedule 80 में अंतर
Schedule 40 पाइप हल्का होता है जबकि Schedule 80 पाइप ज्यादा मोटा और भारी होता है।
Schedule 40 पाइप सामान्य काम के लिए उपयोग किया जाता है जबकि Schedule 80 पाइप हाई प्रेशर वाले काम में उपयोग किया जाता है और जितना Schedule बढ़ेगा उतना ही पाइप मजबूत और टिकाऊ होगी।
आप इसे भी पढे:
Pipe Fitter का काम क्या होता है:- यहा क्लिक करें
पाइप फिटर के जरूरी औजार:- यहा क्लिक करें
पाइपलाइन में सही Schedule क्यों जरूरी है?
अगर पाइपलाइन में गलत Schedule का पाइप उपयोग किया जाए तो पाइपलाइन फेल हो सकती है। इसमे पाइप फटने का चान्स जाता रहता है, अगर हमने गलत Schedule चयन कर लिया।
इससे दुर्घटना भी हो सकती है इसलिए पावर प्लांट और रिफाइनरी में पाइपलाइन डिजाइन करते समय सही Schedule का चयन किया जाता है।
अगर आपको बेसिक जानकारी या ड्राइंग सीखना हो तो मुझसे कंटेक्ट करे:- Instagram
Schedule Chart
Pipe Size Inch | Pipe Size MM | Pipe OD MM | SCH 10 | SCH 20 | SCH 30 | SCH STD | SCH 40 | SCH 60 | SCH Strong XS | SCH 80 | SCH 100 | SCH 120 | SCH 140 | SCH 160 | SCH Extra Strong |
| 1/8 | 5 | 10.30 | – | – | – | 1.73 | 1.73 | – | 2.41 | 2.41 | – | – | – | – | – |
| 1/4 | 8 | 13.70 | – | – | – | 2.24 | 2.24 | – | 3.02 | 3.02 | – | – | – | – | – |
| 3/8 | 10 | 17.10 | – | – | – | 2.31 | 2.31 | – | 3.20 | 3.20 | – | – | – | – | – |
| 1/2 | 15 | 21.30 | – | – | – | 2.77 | 2.77 | – | 3.73 | 3.73 | – | – | – | 4.78 | 7.47 |
| 3/4 | 20 | 26.70 | – | – | – | 2.87 | 2.87 | – | 3.91 | 3.91 | – | – | – | 5.56 | 7.82 |
| 1 | 25 | 33.40 | – | – | – | 3.38 | 3.38 | – | 4.55 | 4.55 | – | – | – | 6.35 | 9.09 |
| 1 1/4 | 32 | 42.20 | – | – | – | 3.56 | 3.56 | – | 4.85 | 4.85 | – | – | – | 6.35 | 9.70 |
| 1 1/2 | 40 | 48.30 | – | – | – | 3.68 | 3.68 | – | 5.08 | 5.08 | – | – | – | 7.14 | 10.15 |
| 2 | 50 | 60.30 | – | – | – | 3.91 | 3.91 | – | 5.54 | 5.54 | – | – | – | 8.74 | 11.07 |
| 2 1/2 | 65 | 73.00 | – | – | – | 5.16 | 5.16 | – | 7.01 | 7.01 | – | – | – | 9.53 | 14.02 |
| 3 | 80 | 88.90 | – | – | – | 5.49 | 5.49 | – | 7.62 | 7.62 | – | – | – | 11.13 | 15.24 |
| 3 1/2 | 90 | 101.60 | – | – | – | 5.74 | 5.74 | – | 8.08 | 8.08 | – | – | – | – | – |
| 4 | 100 | 114.30 | – | – | – | 6.02 | 6.02 | – | 8.56 | 8.56 | – | 11.13 | – | 13.49 | 17.12 |
| 5 | 125 | 141.30 | – | – | – | 6.55 | 6.55 | – | 9.53 | 9.53 | – | 12.70 | – | 15.88 | 19.05 |
| 6 | 150 | 168.30 | – | – | – | 7.11 | 7.11 | – | 10.97 | 10.97 | – | 14.27 | – | 18.26 | 21.95 |
| 8 | 200 | 219.10 | – | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 15.09 | 18.26 | 20.62 | 23.01 | 22.23 |
| 10 | 250 | 273.10 | – | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28.58 | 25.40 |
| 12 | 300 | 323.90 | – | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 14 | 350 | 355.60 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | – |
| 16 | 400 | 406.40 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | – |
| 18 | 450 | 457.00 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | – |
| 20 | 500 | 508.00 | 6.35 | 9.53 | 12.70 | 9.53 | 15.09 | 20.62 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | – |
| 22 | 550 | 559.00 | 6.35 | 9.53 | 12.70 | 9.53 | – | 22.23 | 12.70 | 28.58 | 34.93 | 41.28 | 47.63 | 53.98 | – |
| 24 | 600 | 610.00 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | – |
| 26 | 650 | 660.00 | 7.92 | 12.70 | – | 9.53 | – | – | 12.70 | – | – | – | – | – | – |
| 28 | 700 | 711.00 | 7.92 | 12.70 | 15.88 | 9.53 | – | – | 12.70 | – | – | – | – | – | – |
| 30 | 750 | 762.00 | 7.92 | 12.70 | 15.88 | 9.53 | – | – | 12.70 | – | – | – | – | – | – |
| 32 | 800 | 813.00 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | – | 12.70 | – | – | – | – | – | – |
| 34 | 850 | 864.00 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | – | 12.70 | – | – | – | – | – | – |
| 36 | 900 | 914.00 | 7.92 | 12.70 | 15.88 | 9.53 | 19.05 | – | 12.70 | – | – | – | – | – | – |
Pipe Size Inch क्या है:- ये आपका पाइप का साइज़ होता है जो पाइप के ऊपर लिखा रहता है।
Pipe Size MM क्या है:- ये भी आपका पाइप का साइज़ ही होता है लेकिन mm मे होता है और ये भी पाइप के ऊपर लिखा रहता है और यही साइज़ आपका आइसोमेट्रिक ड्राइंग पर लिखा रहता है। इसे आप मेजरींग टेप से नापेगे तो ये साइज़ नहीं आएगा।

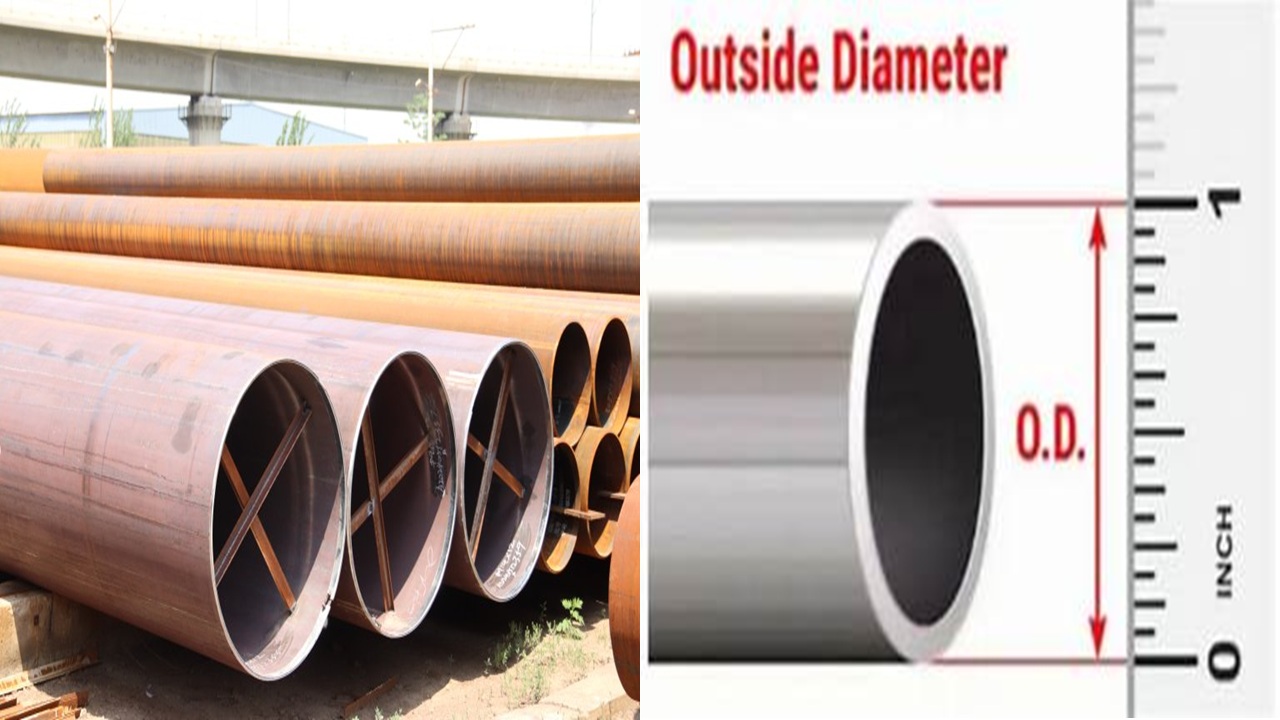

Pipe OD mm SCH:- ये भी आपका पाइप का साइज़ ही होता है लेकिन mm मे होता है और ये भी पाइप के ऊपर लिखा रहता है और ये साइज़ आपका आइसोमेट्रिक ड्राइंग पर नहीं लिखा रहता है। इसे आप मेजरींग टेप से नापेगे तो ये साइज़ सही आएगा।
- OD का पूरा नाम Out Side Dia होता है।
- mm का पूरा नाम मिलीमीटर होता है।
- SCH का पूरा नाम Schedule होता है जिसे थिकक्नेस भी कहते है।
निष्कर्ष
Pipe Schedule पाइप की मोटाई को दर्शाने वाला एक महत्वपूर्ण मानक है। Schedule 40 सामान्य काम के लिए उपयोग किया जाता है जबकि Schedule 80 हाई प्रेशर वाले काम में उपयोग किया जाता है और जितना आगे Schedule बढ़ेगा उतना मोटाई बढ़ती जाएगी। पाइपलाइन के काम में सही Schedule का चयन करना बहुत जरूरी होता है।
हम आपसे उम्मीद करते हैं कि Pipe Schedule 40-80 Kya Hota Hai लेख को आपको पढ़कर पसंद और अच्छी जानकारी मिली होगी। इस लेख से संबंधित अगर आपका कोई भी राय या सवाल है तो आप हमे कमेंट करके पूछ सकते हैं। आपको इस लेख को पूरी पढ़ने के लिए दिल से धन्यबाद। अगला लेख आपके बीच बहुत ही जल्द आएगा।
FAQs
Pipe Schedule क्या होता है?
Pipe Schedule एक नंबर होता है जो पाइप की दीवार की मोटाई को दर्शाता है। Schedule नंबर जितना ज्यादा होता है पाइप उतना ही मोटा और मजबूत होता है।
Schedule 40 पाइप का उपयोग कहाँ किया जाता है?
Schedule 40 पाइप का उपयोग पानी की पाइपलाइन, बिल्डिंग निर्माण और सामान्य इंडस्ट्री के कामों में किया जाता है जहाँ मध्यम प्रेशर होता है।
Schedule 80 पाइप का उपयोग कहाँ किया जाता है?
Schedule 80 पाइप का उपयोग हाई प्रेशर वाले स्थानों जैसे रिफाइनरी, केमिकल प्लांट और पावर प्लांट में किया जाता है।
Schedule 40 और Schedule 80 में मुख्य अंतर क्या है?
Schedule 40 पाइप हल्का और सामान्य मोटाई वाला होता है, जबकि Schedule 80 पाइप ज्यादा मोटा, भारी और हाई प्रेशर सहने के लिए बनाया जाता है।
क्या Schedule 80 पाइप ज्यादा मजबूत होता है?
हाँ, Schedule 80 पाइप की दीवार मोटी होती है इसलिए यह Schedule 40 पाइप की तुलना में ज्यादा मजबूत और ज्यादा प्रेशर सहने में सक्षम होता है।
पाइपलाइन में सही Schedule चुनना क्यों जरूरी है?
अगर पाइपलाइन में गलत Schedule का पाइप इस्तेमाल किया जाए तो पाइपलाइन फेल हो सकती है और दुर्घटना का खतरा भी बढ़ जाता है।
